Économies d'énergie grâce à la variation de tension de l'éclairage public

Variateur de tension en programmationAu niveau des communes, l'éclairage public représente une part très importante du budget énergétique:

  • 17% des consommations totale toutes énergies confondues.Logo augier

  • 23% de la facture globale d'énergie.

  • 38% de la facture EDF.

  • 48% des KWh consommés. (source ADEME).

​Les variateurs de tension AUGIER réduisent de 30 à 45% la consommation d'énergie des installations existantes, éliminent les surconsommations liées aux variations de tension du secteur et prolongent la durée de vie des lampes à décharge et des appareillages en limitant leur stress. Pas de pollution harmonique grâce à une tension parfaitement sinoïdale, abaissement de tension par opposition de phases. Phase de préchauffage pour l'allumage de l'ampoule.

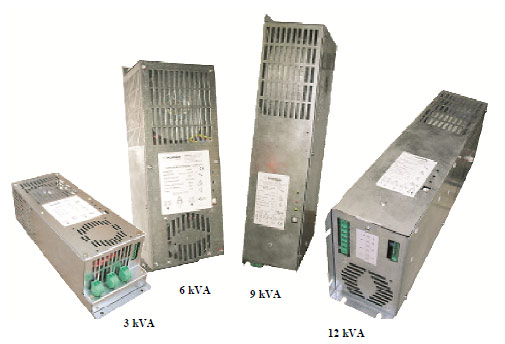

variateur de tension compactoGrande souplesse d'utilisation et de programmation :

- Choix de la tension de départ

- 2 niveaux d'abaissement par nuit possible

- Comportement différent entre les jours de la semaine et le week-end

- Comportement différent suivant la saison

- Dérogation possible, par exemple pas d'abaissement dans la nuit 31 décembre

Le compacto est livré d'origine avec une horloge astronomique intégré + une mesure de puissance qui de visualiser l'économie d'énergie. Existe également en modèle triphasé

Pour une demande de devis ou de renseignements nous contacter. Dans le cas de non rentabilité ou d'une utilisation inappropriée nous vous l'indiquerons.

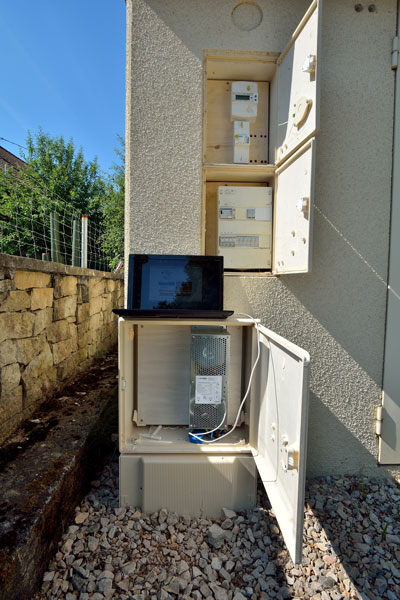

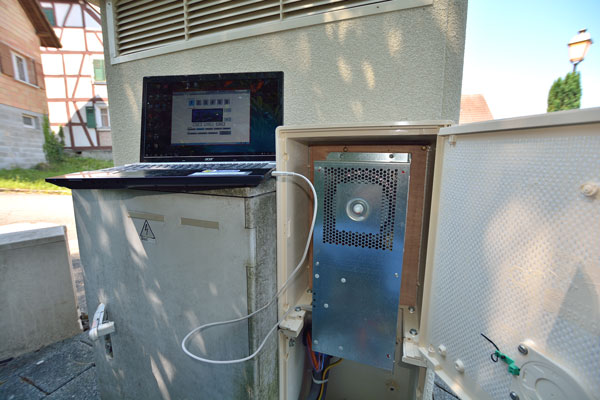

Exemple d'installation Commune de BOUXWILLER (68)

Fiabilité

Les variateurs compacto bénificie de l'expérience d'AUGIER dans la variation d'énergie et les systèmes de commande de balisage aéroportuaire.

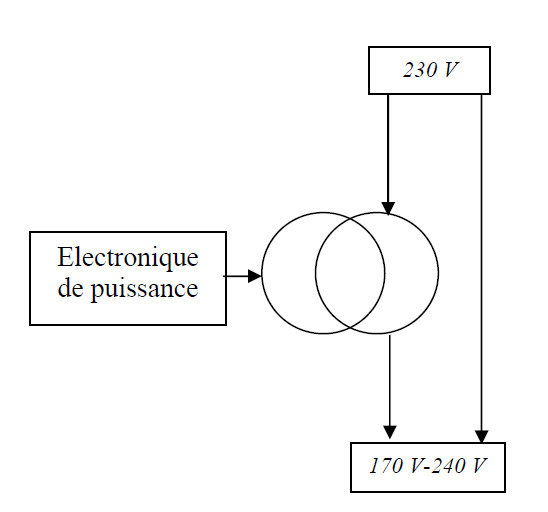

Les variateurs compacto utilisent la technologie du transformateur d'injection piloté par une électronique de contrôle à basse de transistors IGBT très robustes.

aeroportuaire

Haut de page

Economies

1 / La phase de préchauffage en tension réduite prolonge la durée de vie d'un ampoule d'environ 30%

2 / La stabilisation de la tension du réseau EDF induit un gain sur la consommation moyenne ( 5% environ) et sur la durée de vie d'une ampoule

3 / De 30 à 40% en phases d'abaissement choisis et la technologie des lampes.

4 / En phase d'abaissement, augmentation de la durée de vie des composants

5 / De 5 à 10% grâce à l'horloge astronomique grâce à la réduction du temps d'allumage.

Nota : La tension augmente pendant la nuit ( charge réseau moins élevée).



1  /  Lors de l’allumage une lampe à décharge ( sodium ou iodure) aurra une intensité jusqu’à 2 fois plus important que l'intensité nominal .
Les allumages sollicitent donc les matériaux (Lampes , ballasts, contacteurs).
Grâce à une tension de 210 V (valeur réglable volt par volt) pendant la phase de préchauffage, les variateurs Compacto réduisent la valeur de pointe du courant absorbé et limitent le "stress" des lampes, contribuant à une augmentation de la durée de vie.

abaissement de la tension en éclairage public

2  / un dépassement de 5% (241 V) de la tension d’alimentation réseau produira une surconsommation de l'ordre de 14% .
un dépassement de 7% de la tension d'alimentation (246 V) réduira la durée de vie de 50 %. La tension d'alimentation est entièrement paramétrable (volt par volt) sur le variateur compacto. Le variateur grâce à une régulation ultra rapide (gestion de l'opposition de phase) se comporte alors comme une alimentation stabilisée.

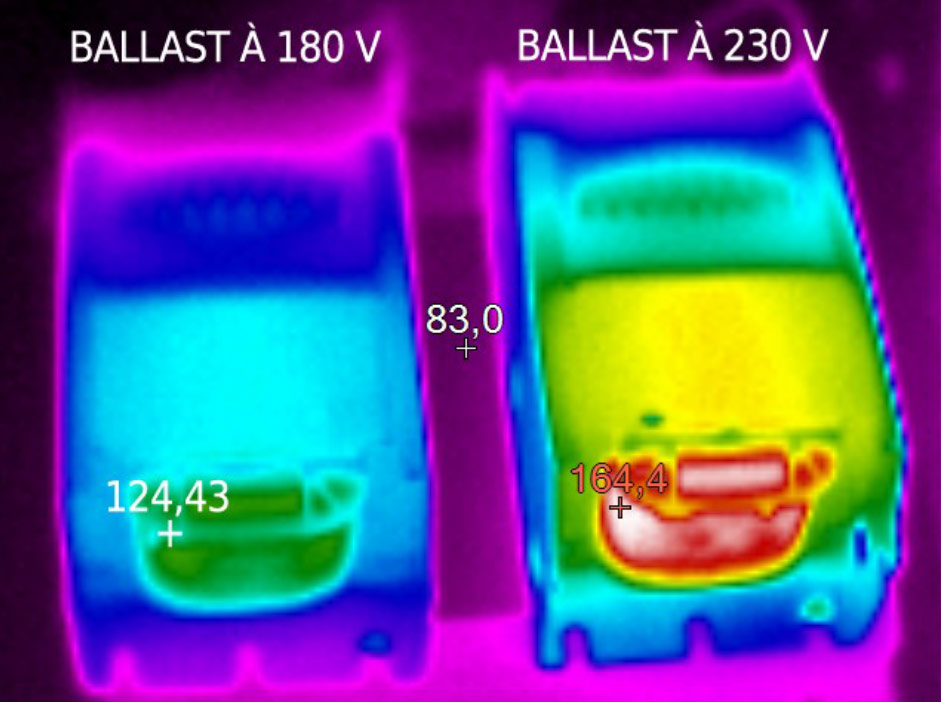

Température de ballast en éclairage public3  / 1 La phase de préchauffage la tension réduite prolonge la durée de vie d'une ampoule d'environ 30%.

     2 La stabilisation de la tension du réseau EDF induit un gain sur la consommation ( 5% environ) et sur la durée de vie moyenne des ampoules.

     3 De 30 à 40% d'économie en phases d'abaissement suivant choisis et la technologie des lampes.

4  / Pour un ballast suralimenté, il y aura deux effets : La tension va provoquer un échauffement supplémentaire. La lampe alimentée par le ballast va surconsommer et provoquer une demande supplémentaire d'intensité au ballast qui va encore augmenter le dégagement de chaleur.
L’utilisation d’un variateur garantit une tension tension nominale constante. Pendant les périodes de fonctionnement en tension d’économie maximum (180 V sur un Compacto), les ballasts seront notablement plus froids.

5  / Une meilleurs gestion du temps d'allumage.

La longitude et la  latidude permettent de déterminer exactement la durée de la nuit, de plus un réglage offset permet de s'adapter à chaque lieu. L'allumage et l'extinction de l'éclairage public ne sont ainsi plus influencé par les conditions externes (végétation à proximité de la cellule, encrassement de la cellule etc).

Haut de page

La technogie du variateur permet de garantir une tension de sortie stable et une sinosoïde parfaite.

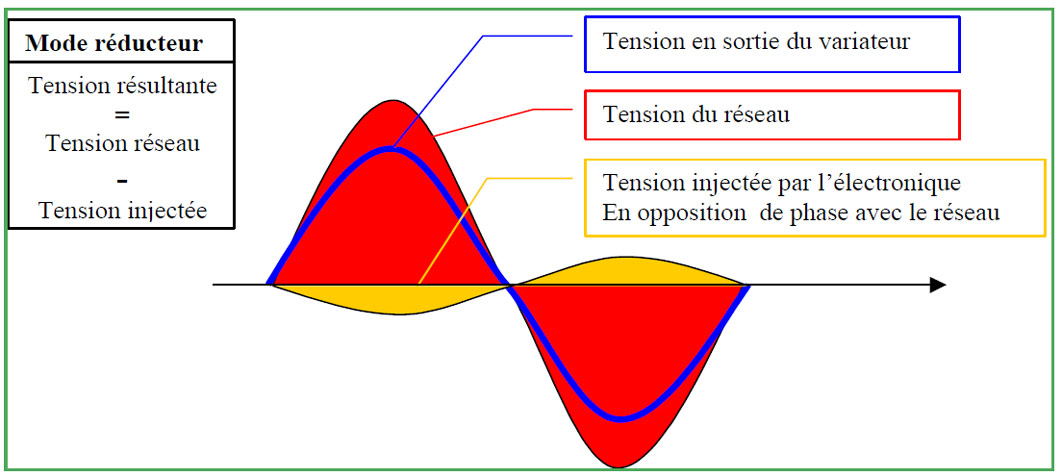

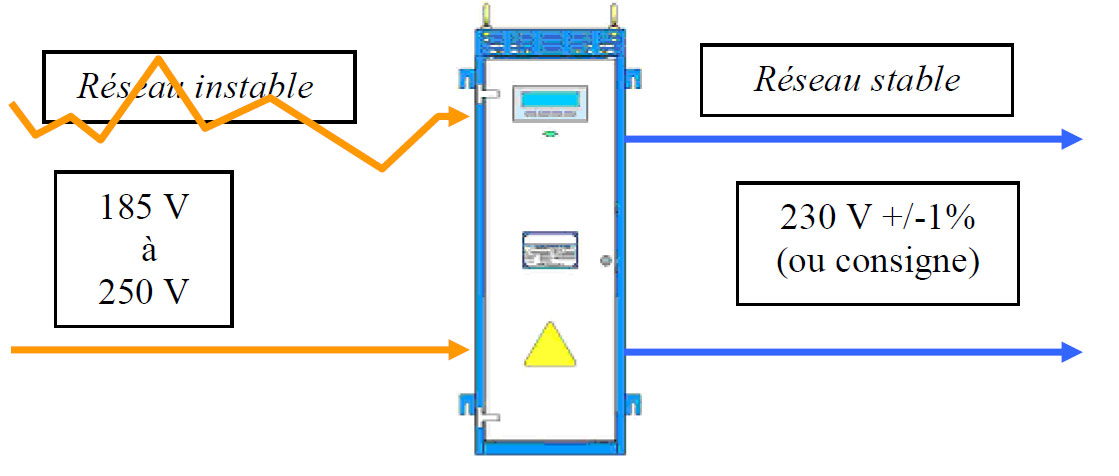

Stabilisation de la tension de sortieTechnologie en opposition de phase

La variation de la tension sur le réseau, s'éffectue en additionnant ou retranchant une tension donnée à la tension du réseau. Cette technique permet d'élever ou d'abaisser la tension disponible sans produire d'harmonique ni modifier le cosinus phi de l'installation. La tension produite est totalement indépendante de la charge. La forme d'onde reste parfaitement sinusoïdale. La technologie d'opposition de phase permet également un rendement énergétique inégalable par d'autres systèmes.

Haut de page

Polyvalent

Eclairage Le variateur de tension sadapte à tout type de lampe ou de charge.

Nota : La valeur de tension mini varie suivant le type de lampe utilisé :

Exemple sodium haute pression tension mini 180 Volts, vapeur de mercure 200 Volts, halogène métallique 180 Volts

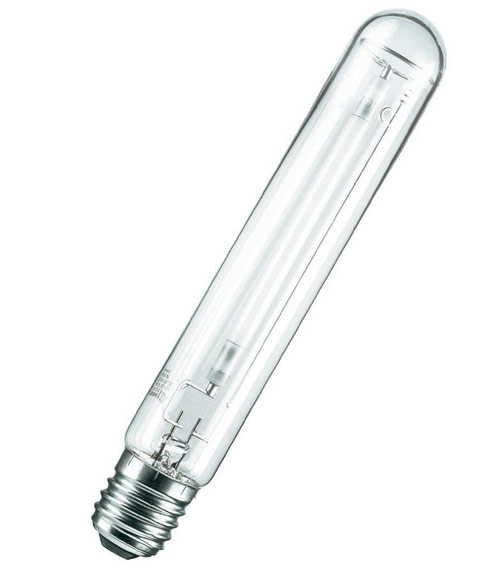

  ampoule sodium

  Haut de page

Sûr

Régulation variateur de tension







En cas de défaillance du variateur, le variateur laissera passer la totalité de la tension du réseau, permetant de garantir la continuité de l'éclairage.

Le transformateur permet d'isoler l'électronique du réseau, rendant le variateur extrêment résistant aux courant de défauts (pic de tension, foudre, ect).















Haut de page

Fonction avancée paramètrage par ordinateur en usb

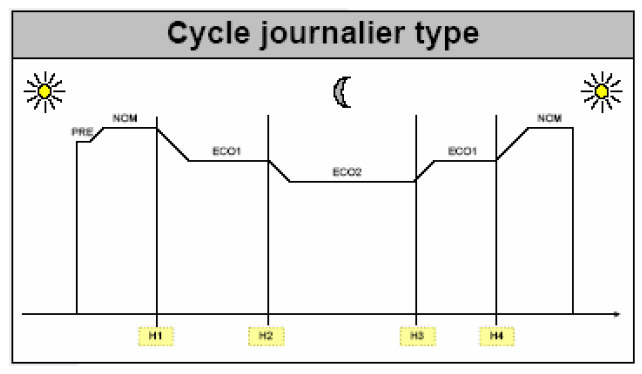

Cycle journalier d'abaissement de tension
Paramètrage par Pc, le logiciel est fourni à l'utilisateur final.

Variateur de tension pour l'éclairage public

La fonction multi-cycle permet d'avoir une gestion plus précise de l'éclairage.

Le variateur permet d'avoir 9 cycles de fonctionnement.

Chaque cycle peut avoir 2 paliers d'abaissement.

Le Compacto offre un fonctionnement préprogrammé standard mais possède aussi des fonctions évoluées qui permettent de créer des cycles d'éclairages selon les besoins.

A l'échelle d'une semaine, le compacto permet d'avoir un comportement différent entre les jours de la semaine et le week-end.

Par exemple : il serra possible de moins éclairer une zone industrielle le week-end ect.

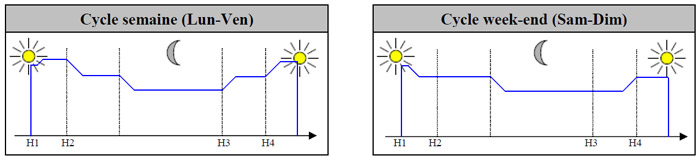

Cycle de programmation du variateur en semaine

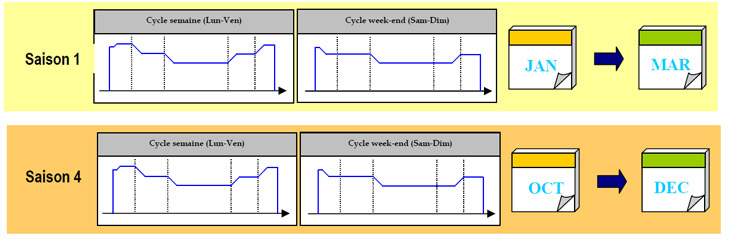

Programmation des saisons variateur de tension

A l'échelle de l'année, il est possible d'avoir un comportement différent suivant les saisons.

"saison" devant être pris au sens large par période de 1 mois.

4 programmes saisonniers paramètrables disponibles. Chaque programme peut être affecté à un mois de l'année.

Haut de page
